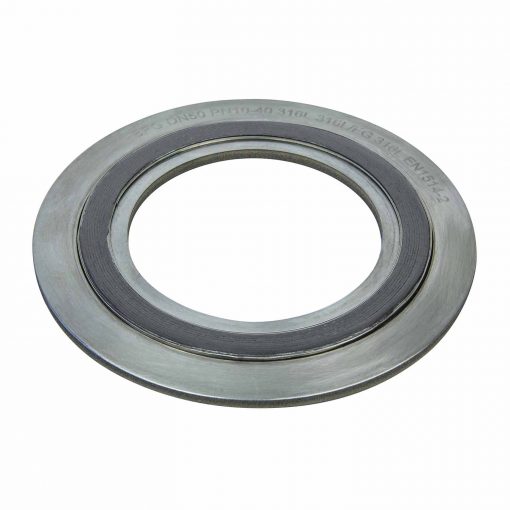

Spiraalitiiviste BPG 9336 SIC Grafiitti-täyte (EN 1514-2)
Spiraalitiiviste BPG 9336SIC tasolaippaliitoksessa
Spiraalitiiviste BPG 9336SIC korokelaippaliitoksessa

Spiraalitiiviste BPG 9336 SIC Grafiitti-täyte (EN 1514-2)

Spiraalitiiviste sisä- ja ulkorenkaalla on yleisimmin käytetty rakennetyyppi ja se soveltuu käytettäväksi taso- ja korokelaipoissa (flat face ja raiced face -laipoissa). Ulkorengas keskittää tiivisteen ja sisärengas pienentää virtauksen aiheuttamaa turbulenssia ja vähentää täten laippojen kulumista.

Spiraalitiivisteitä käytetään yleisesti laippatiivisteinä korkeissa lämpötiloissa ja paineissa. Puhtausasteeltaan 98-prosenttinen grafiitti on yleisimmin spiraalitiivisteissä käytetty pehmeä tiivisteosa ja sillä saavutetaan hyvä paineen- ja lämpötilan kesto. Kriittisissä kohteissa, kuten ydinvoimalakäytössä, käytetään puhtausasteeltaan 99,85-prosenttista grafiittia.

Hyödyt

  • Erittäin hyvä elastisuus ja palautuminen, jopa 10 %
  • Luotettava
  • Vankka rakenne
  • Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
  • Helppo asentaa
Pyydä tarjous

Rakenne

Spiraalitiiviste valmistetaan kelaamalla yhteen metallista V-muotonauhaa sekä pehmeää tiivistemateriaalia. V-muotonauhan ja pehmeän tiivistemateriaalin muodostama spiraali toimii jousena tiivistettä puristettaessa, minkä ansiosta tiiviste soveltuu hyvin myös muuttuviin paineisiin. V-muotonauhan ja renkaiden materiaalit voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista. Vakiotuotteissa V-muotonauhan materiaali on sama kuin sisärenkaan materiaali. Spiraaliosan paksuus on useimmissa käyttökohteissa 4,5 mm, mikä on varastotuotteiden vakiopaksuus.Spiraalitiiviste BPG 9336SIC rakennekuva
Voit valita spiraalitiivisteiden vakiomateriaalit ja mitat alla olevasta tuotetaulukosta.

Tuotemerkintä

Burgmann-spiraalitiivisteiden tuotemerkintä on laserkaiverrettu ulkorenkaaseen. Tuotemerkintä BPG 100-40 304 304/FG CS EN1514-2 tarkoittaa seuraavaa:

  1. BPG = valmistajan nimi (Burgmann Packings Group)
  2. 100-40 = tiivisteen DN-mitta ja paineluokka
  3. 304 = sisärenkaan materiaali
  4. 304/FG = V-muotonauhan materiaali ja pehmeä tiivistemateriaali (FG = Flexible Graphite)
  5. CS = ulkorenkaan materiaali
  6. EN1514-2 = standardi, jonka mukaan tiiviste on valmistettu

Tuotetaulukon nimissä käytetään myös tiivisteen tyypistä ja rakenteesta kertovaa koodia 9336SIC, paineluokka-aluetta ja tiivisteen paksuutta.

Käyttökohteet

Lämpötilan käyttöalue on -30°C … +550°C ja tiiviste kestää painetta aina 400 bar asti.

Grafiittitäytteinen spiraalitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden, voimalaitosten sekä öljynjalostamoiden laippatiivisteenä korkeissa lämpötiloissa ja paineissa.

Materiaalivaihtoehdot

Spiraalitiivisteitä on saatavilla standardien ASME B16.20, DIN EN 1514-2 sekä DIN EN 12560-2 mukaisesti vakiomittaisina. Räätälöityjä erikoiskokoja ja -muotoja on saatavilla tilauksesta. Ulko- ja sisärenkaat sekä V-muotonauha voidaan valmistaa useista eri materiaaleista. Tiivisteiden hiiliteräsosat on vakiotuotteissa epoksimaalattu siniseksi, mutta myös galvanointi on mahdollinen pintakäsittelyvaihtoehto. Saatavilla olevat materiaalit löytyvät alla olevasta taulukosta.

EN-materiaalinumero Tuotenimi / muu standardi
 – Hiiliteräs / CS / CRS
EN 1.4301 AISI 304
EN 1.4404 AISI 316L
EN 1.4438 AISI 317L
EN 1.4410 Super Duplex (UNS S32750)
EN 1.4462 Duplex (UNS S31803)
EN 1.4539 AISI 904L
EN 1.4541 AISI 321
EN 1.4571 AISI 316Ti
EN 2.4360 Monel 400
 – Titaani Gr. 2
EN 2.4660 A-20 (8020)
EN 2.4819 Hastelloy C276
EN 2.4816 Inconel 600
EN 2.4856 Inconel 625
EN 2.4858 Incoloy 825



Värimerkintä

Keskitysrenkaan ulkoreunaan on merkitty  standardin mukaisella värikoodauksella V-muotonauhan ja pehmeän tiivisteosan materiaalit. Värimerkintä tehdään, jotta spiraaliosan valmistusmateriaalit on nähtävissä myös laippaliitokseen asennetusta tiivisteestä. V-muotonauhan materiaalin merkintätapana on ulkoreunan yhtenäinen maalaus ja tämän päälle on raidoilla maalattu pehmeän tiivisteosan materiaalimerkintä. Standardin mukaiset värikoodit löytyvät alla olevista taulukoista. Kaikille materiaaleille ei standardissa ole annettu värikoodia ja nämä materiaalit voimme merkitä toiveittenne mukaisesti.

EN-materiaalinumero Tuotenimi / muu standardi EN1514-2 värikoodi
 – Hiiliteräs / CS / CRS  Hopea
EN 1.4301 AISI 304  Keltainen
EN 1.4404 AISI 316L  Vihreä
EN 1.4438 AISI 317L
EN 1.4410 Super Duplex (UNS S32750)
EN 1.4462 Duplex (UNS S31803)
EN 1.4539 AISI 904L
EN 1.4541 AISI 321  Turkoosi
EN 1.4571 AISI 316Ti
EN 2.4360 Monel 400 Oranssi
 – Titaani Gr. 2 Violetti
EN 2.4660 A-20 (8020) Musta
EN 2.4819 Hastelloy C276 Beige
EN 2.4816 Inconel 600 Kulta
EN 2.4856 Inconel 625 Kulta
EN 2.4858 Incoloy 825 Valkoinen



Pehmeän tiivisteosan materiaali EN1514-2 värikoodi
PTFE Valkoiset raidat
Joustava grafiitti (FG) Harmaat raidat
Mica-mineraali Vaaleanpunaiset raidat
