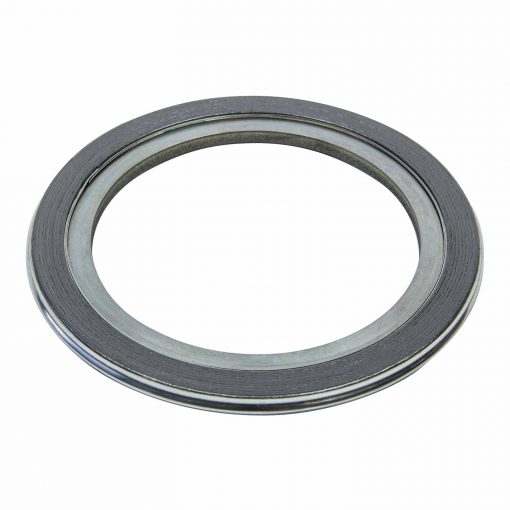

Spiraalitiiviste BPG 9336 SI Grafiitti-täyte (EN 1514-2)

Spiraalitiiviste sisärenkaalla soveltuu käytettäväksi lovetuissa laippapareissa (Male and Female), joissa ei tarvita tiivisteen keskittävää ulkorengasta. Sisärengas pienentää virtauksen aiheuttamaa turbulenssia ja vähentää täten laippojen kulumista.

Spiraalitiivisteitä käytetään yleisesti laippatiivisteinä korkeissa lämpötiloissa ja paineissa. Puhtausasteeltaan 98-prosenttinen grafiitti on yleisimmin spiraalitiivisteissä käytetty pehmeä tiivisteosa ja sillä saavutetaan hyvä paineen- ja lämpötilan kesto. Kriittisissä kohteissa, kuten ydinvoimalakäytössä, käytetään puhtausasteeltaan 99,85-prosenttista grafiittia.

Hyödyt

  • Erittäin hyvä elastisuus ja palautuminen, jopa 10 %
  • Luotettava
  • Vankka rakenne
  • Stabiilius ja hyvä tiivistyskyky säilyvät myös lämpötilan ja paineen vaihdellessa
  • Helppo asentaa
Pyydä tarjous

Rakenne

Spiraalitiiviste valmistetaan kelaamalla yhteen metallista V-muotonauhaa sekä pehmeää tiivistemateriaalia. V-muotonauhan ja pehmeän tiivistemateriaalin muodostama spiraali toimii jousena tiivistettä puristettaessa, minkä ansiosta tiiviste soveltuu hyvin myös muuttuviin paineisiin. V-muotonauhan ja sisärenkaan materiaalit voidaan valita käyttökohteen mukaan useista eri metallivaihtoehdoista. Vakiotuotteissa V-muotonauhan materiaali on sama kuin sisärenkaan materiaali. Spiraaliosan paksuus on useimmissa käyttökohteissa 4,5 mm.

Spiraalitiiviste BPG 9336SI rakennekuva

Voit valita spiraalitiivisteiden vakiomateriaalit ja mitat alla olevasta tuotetaulukosta.

Tuotemerkintä

Tuotemerkintä BPG 100-40 304 304/FG EN1514-2 tarkoittaa seuraavaa:

  1. BPG = valmistajan nimi (Burgmann Packings Group)
  2. 100-40 = tiivisteen DN-mitta ja paineluokka
  3. 304 = sisärenkaan materiaali
  4. 304/FG = V-muotonauhan materiaali ja pehmeä tiivistemateriaali (FG = Flexible Graphite)
  5. EN1514-2 = standardi, jonka mukaan tiiviste on valmistettu

Tuotetaulukon nimissä käytetään myös tiivisteen tyypistä ja rakenteesta kertovaa koodia 9336SI, paineluokka-aluetta ja tiivisteen paksuutta.

Käyttökohteet

Lämpötilan käyttöalue on -30°C … +550°C ja tiiviste kestää painetta aina 400 bar asti.

Grafiittitäytteinen spiraalitiiviste soveltuu käytettäväksi mm. prosessi- ja kemianteollisuuden, voimalaitosten sekä öljynjalostamoiden laippatiivisteenä korkeissa lämpötiloissa ja paineissa.

Saatavuus

Spiraalitiivisteitä on saatavilla standardien ASME B16.20, DIN EN 1514-2 sekä DIN EN 12560-2 mukaisesti vakiomittaisina. Räätälöityjä erikoiskokoja ja -muotoja on saatavilla tilauksesta. Sisärengas ja V-muotonauha voidaan valmistaa useista eri materiaaleista. Tiivisteiden hiiliteräsosat on vakiotuotteissa epoksimaalattu siniseksi, mutta myös galvanointi on mahdollinen pintakäsittelyvaihtoehto. Saatavilla olevat materiaalit löytyvät alla olevasta taulukosta.

EN-materiaalinumero Tuotenimi / muu standardi
 – Hiiliteräs / CS / CRS
EN 1.4301 AISI 304
EN 1.4404 AISI 316L
EN 1.4438 AISI 317L
EN 1.4410 Super Duplex (UNS S32750)
EN 1.4462 Duplex (UNS S31803)
EN 1.4539 AISI 904L
EN 1.4541 AISI 321
EN 1.4571 AISI 316Ti
EN 2.4360 Monel 400
 – Titaani Gr. 2
EN 2.4660 A-20 (8020)
EN 2.4819 Hastelloy C276
EN 2.4816 Inconel 600
EN 2.4856 Inconel 625
EN 2.4858 Incoloy 825
