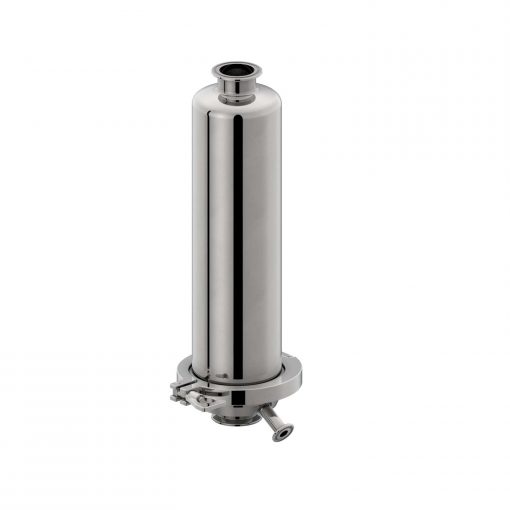

Grönmark VCS-IF patruunasuodatin

VCS-IF-patruunasuodatin on inline-tyyppinen suodatin, jota käytetään yleisesti varmuussihtinä / poliisisuotimena poistamaan yksittäiset ylikokoiset partikkelit ja agglomeraatit erilaisista nesteistä ja emulsioista. Suodatin on suunniteltu elintarvike- ja lääketeollisuuden hygieenisyyttä vaativiin käyttökohteisiin.

Suodatin on erittäin helppo avata, puhdistaa ja tarkistaa. Suodattimen rakenne on tuotehukan minimoimiseksi suunniteltu siten, että nestetilavuus rejektipuolella on mahdollisimman pieni.

Suodattimessa on yksi kiilalankapatruuna, joka on pituudeltaan 10”. Patruunan rakenne on erittäin vahva ja kestää hyvin paineen vaikutukset ja erilaiset pesuvaihtoehdot. Avoimen rakenteen vuoksi patruunoiden visuaalinen tarkistus onnistuu hyvin. Myös patruunat voidaan kemiallisesti kiillottaa. Suodatusaste on alkaen 10 µm.

Patruunoiden kiinnitys on rajoitettu mallissa 226 code7 (bayonet) tai 222 code8 liitäntöihin. Vaihtoehtoisia patruunatyyppejä ovat pulverisintrattu ja monikerrosverkkopatruuna.

Hyödyt

  • pieni nestetilavuus, vähäinen tuotehukka
  • nopea huoltaa, ei tarvetta työkaluille
  • erittäin pitkäikäiset suodatinpatruunat

Tekninen spesifikaatio

  • Patruunoiden määrä 1 kpl
  • Patruunoiden pituus 10”
  • Patruunoiden liitäntä 226 code7 (bayonet) tai 222 code8
  • Säiliön materiaali AISI 316L / EN 1.4404, sis. materiaalin täyden jäljitettävyyden
  • SIP ja CIP mahdollisia
  • Käyttöpaine 10 bar @ 40 ⁰C tai 4 bar @ 150 ⁰C
  • Peilikiillotettu ulkopuolelta, sisäpuoli mekaaninen kiillotus Ra <0,8 µm. Sisäpuolen kemiallinen kiillotus mahdollinen Ra <0,4 µm
  • Tulo- ja lähtöliitännät Tri Clamp, DIN 11851 elintarvikeliittimet, hitsattavat laipat tai irtolaipat
  • Tyhjennys- ja korvausilmayhteet mahdollisia

Patruunavaihtoehdot

Kiilalankapatruunat
Kiilalankaelementit soveltuvat parhaiten kriittisiin kohteisiin, joissa vaaditaan ehdottoman lujaa rakennetta ja alhaista huoltotarvetta. Suodatusaste alkaen 10µm.

Pulverisintratut patruunat
Pulverisintratut IS-suodatinelementit valmistetaan isostaattisella kylmäpainetekniikalla. IS-suodattimet valmistetaan ilman hitsaussaumoja aina 1600 mm pituuteen saakka. Suodatusasteita on valittavissa laajalti väliltä 0,1 – 200 µm.

Metalliset monikerrosverkkopatruunat
Monikerroksinen suodatinmateriaali, jossa valitut verkot on liitetty yhteen sintraamalla. Rakenteen avoimuuden vuoksi se on hyvin puhdistettavissa. Rakenne aukeaa tukipuolelle, joten materiaali soveltuu erityisen hyvin suodatuslaitteistojen vastapulssitukseen. Suodatusaste alkaen 1 µm.

Punotut syväsuodatuspatruunat
Spiraalirakenteensa ansiosta punotuilla patruunoilla on hyvä partikkeleiden pidätyskyky ja näin ollen pitkä käyttöikä. Saatavilla oleva laaja suodatusmateriaalivalikoima takaa, että patruunat soveltuvat useimpiin kemiallisiin olosuhteisiin ja laajalle lämpötila-alueelle. Suodatusaste alkaen 0,5 µm.

Laskostetut patruunat
Suodatusväliaineen monikerroksinen rakenne takaa optimaalisen erotustehokkuuden minimaalisella painehäviön kasvulla. Laskostettuja patruunoita on saatavilla alkaen 0,5 µm ja ne voidaan valmistaa erittäin tarkkaan erotustehokkuuteen. Laaja valikoima elintarviketeollisuuteen sopivia patruunoita.

Hyväksynnät ja sertifikaatit

Suodattimelle on saatavilla runsaasti erilaisia hyväksyntöjä:

  • CE vaatimustenmukaisuusvakuutus
  • Valmistettu direktiivin 2014/68/EU PED vaatimusten mukaisesti, luokat I, II ja III
  • Todistus nestepainekokeesta
  • ATEX sertifikaatti
  • Pinnankarheussertifikaatti
  • Materiaalisertifikaatit
  • Tiivisteiden FDA-sertifikaatit
