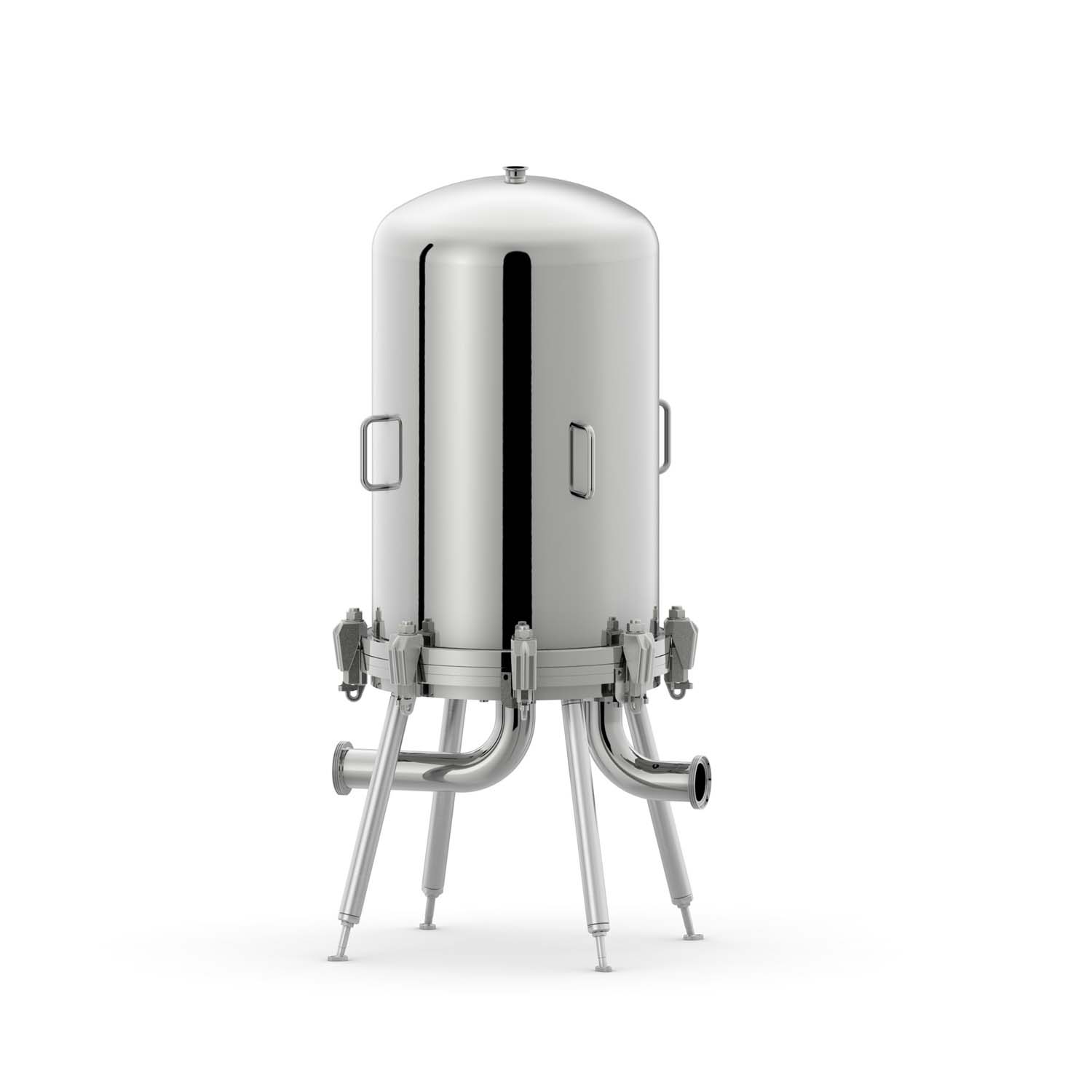

Grönmark LCM-T1 patruunasuodatin nesteille

LCM-T1-patruunasuodatin on T-tyypin suodatinlaitteisto lääketeollisuuteen. Suodospuolen rakenne on valmistettu ilman ainuttakaan hitsisaumaa siten, että kaikki osat ovat purettavissa ja visuaalisesti täysin tarkistettavissa. Laite on kiillotettu niin sisältä kuin ulkoa ja liitännät ovat valittavissa soveltumaan yhteen prosessin rajapintoihin.

Suodattimen standardivalikoimassa on vaihtoehdot 1-30 patruunalle, jotka ovat pituudeltaan 30-40”. Patruunoiden kiinnitys on rajoitettu 226 code7 (bayonet) tai 222 code8 liitäntöihin, mutta muuten patruunatyyppien valinta on vapaa. Suodattimeen voidaan valita käyttökohteesta riippuen eri synteettiset patruunavaihtoehdot, mutta myös metalliset pulverisintratut, monikerrosverkko- ja kiilalankapatruunat. Metalliset kiilalankapatruunat nyt myös kiillotettuna.

Hyödyt

  • Heavy duty rakenne
  • PED ryhmän 1 vaarallisille aineille
  • ATEX tilaluokkiin 1 ja 21

Tekninen spesifikaatio

  • Patruunoiden määrä 1-30 kpl
  • Patruunoiden pituus 30 tai 40”
  • Patruunoiden liitäntä 226 code7 (bayonet) tai 222 code8
  • Säiliön materiaali AISI 316L / EN 1.4404
  • SIP ja CIP mahdollisia
  • Käyttöpaine 10 bar @ 40 ⁰C tai 4 bar @ 150 ⁰C
  • Peilikiillotettu ulkopuolelta, sisäpuoli mekaaninen kiillotus Ra <0,8 µm. Sisäpuolen kemiallinen kiillotus mahdollinen Ra <0,4 µm
  • Tulo- ja lähtöliitännät Tri Clamp, DIN 11851 elintarvikeliittimet, hitsattavat laipat tai irtolaipat
  • Tyhjennys- ja korvausilmayhteet mahdollisia

Patruunavaihtoehdot

Punotut syväsuodatuspatruunat
Spiraalirakenteensa ansiosta punotuilla patruunoilla on hyvä partikkeleiden pidätyskyky ja näin ollen pitkä käyttöikä. Saatavilla oleva laaja suodatusmateriaalivalikoima takaa, että patruunat soveltuvat useimpiin kemiallisiin olosuhteisiin ja laajalle lämpötila-alueelle. Suodatusaste alkaen 0,5 µm.

Laskostetut patruunat
Suodatusväliaineen monikerroksinen rakenne takaa optimaalisen erotustehokkuuden minimaalisella painehäviön kasvulla. Laskostettuja patruunoita on saatavilla alkaen 0,5 µm ja ne voidaan valmistaa erittäin tarkkaan erotustehokkuuteen. Laaja valikoima elintarviketeollisuuteen sopivia patruunoita.

Kiilalankapatruunat
Kiilalankaelementit soveltuvat parhaiten kriittisiin kohteisiin, joissa vaaditaan ehdottoman lujaa rakennetta ja alhaista huoltotarvetta. Suodatusaste alkaen 20 µm.

Pulverisintratut patruunat
Pulverisintratut IS-suodatinelementit valmistetaan isostaattisella kylmäpainetekniikalla. IS-suodattimet valmistetaan ilman hitsaussaumoja aina 1600 mm pituuteen saakka. Suodatusasteita on valittavissa laajalti väliltä 0,1 – 200 µm.

Metalliset monikerrosverkkopatruunat
Monikerroksinen suodatinmateriaali, jossa valitut verkot on liitetty yhteen sintraamalla. Rakenteen avoimuuden vuoksi se on hyvin puhdistettavissa. Rakenne aukeaa tukipuolelle, joten materiaali soveltuu erityisen hyvin suodatuslaitteistojen vastapulssitukseen. Suodatusaste alkaen 1 µm.

Hyväksynnät ja sertifikaatit

Suodattimelle on saatavilla runsaasti erilaisia hyväksyntöjä:

  • CE vaatimustenmukaisuusvakuutus
  • Valmistettu direktiivin 2014/68/EU PED vaatimusten mukaisesti, PED ryhmä 2; luokka I
  • Todistus nestepainekokeesta
  • ATEX sertifikaatti
  • Pinnankarheussertifikaatti
  • Materiaalisertifikaatit
  • Tiivisteiden FDA-sertifikaatit
